Когда
мне стало известно о том, что появились Дневные Ходовые Огни. Я решил
их установить себе на семёрку. Купил Огни, они выглядят примерно вот
так:
я себе ставил такие. Светят я скажу очень даже хорошо:)

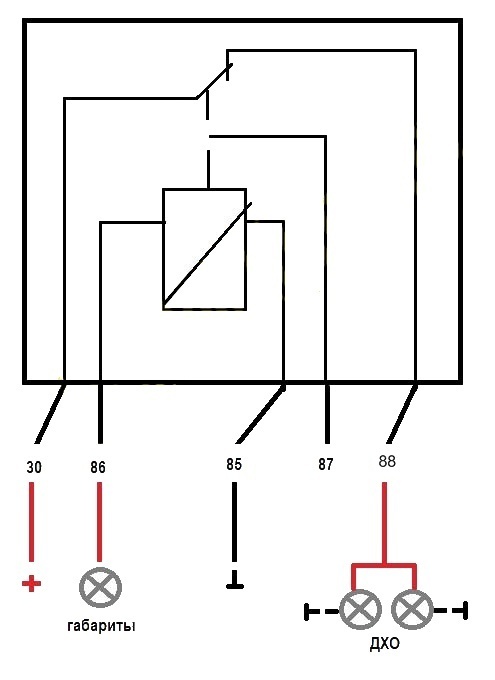

И так, приступим к подключению. Я взял 5-ти контактное реле, обычные наши русские. Вот схема реле:
к 30-му контакту
берём плюс от замка зажигания (я взял с кнопки обогрева заднего стекла),
86-й контакт подключаем к габаритам (я подсоединил к ближнему свету, от
кнопки включения габаритов и ближнего света фар) ну 85-й контакт кидаем
на массу и 88-й(на других реле может быть 87А) контакт идёт на наши
ДХО, 87 контакт просто остаётся, он нам не потребуется. Реле я оставил в
салоне под бардачком, а под капот я протянул только провод идущий к
ДХО. Такое подключение позволяет огонькам автоматически включатся при
заводке автомобиля и выключатся при заглушивании авто. Так же когда авто
заведённое при включении ближнего света фар они автоматически гаснут, и
при выключении ближнего света фар - включаются. Ну вот собственно и

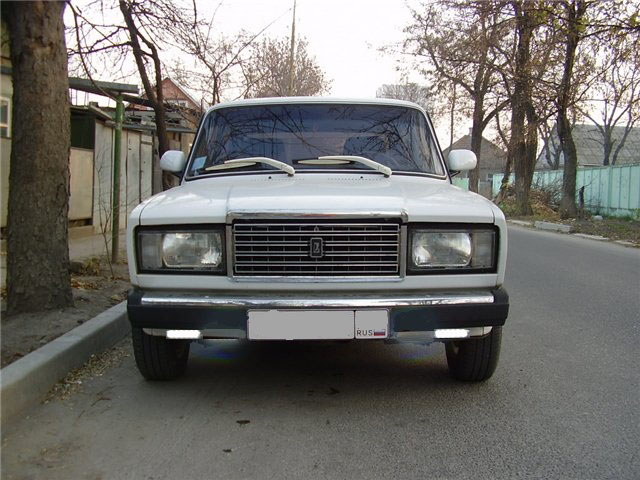

всё, вот как выглядят огоньки в действии =)
Автор статьи - Виктор Бурганов
Фото автомобиля взял из интернета
|
